前言
充电头网拿到了联想一款100W的电源适配器，这款电源适配器采用USB-C接口，支持20V5A，100W输出。可以为支持USB-C接口的笔记本充电，还可以为大功率移动电源充电。这款电源采用固定输出线设计，搭配电源线使用，体积较大，适宜放在家中或公司固定场合应用。下面充电头网就对这款电源进行拆解，一起来看看内部用料和做工如何。
联想100W电源适配器开箱
联想100W适配器机身是经典“板砖”造型，自带USB-C输出线缆，扎带捆扎整理。
适配器采用PC材质塑料外壳，表面磨砂抗指纹。

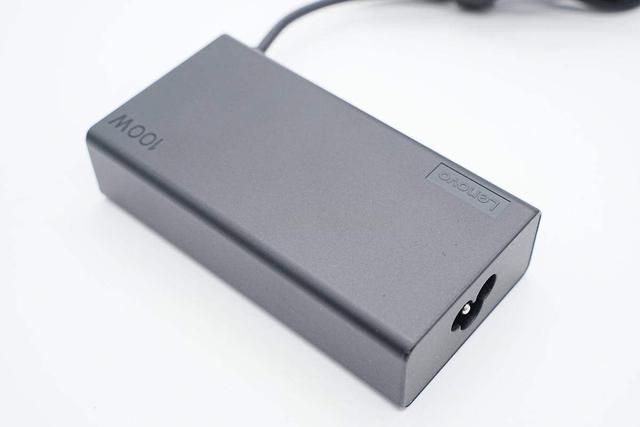

顶面对角分别设计有Lenovo品牌以及100W输出功率字样。

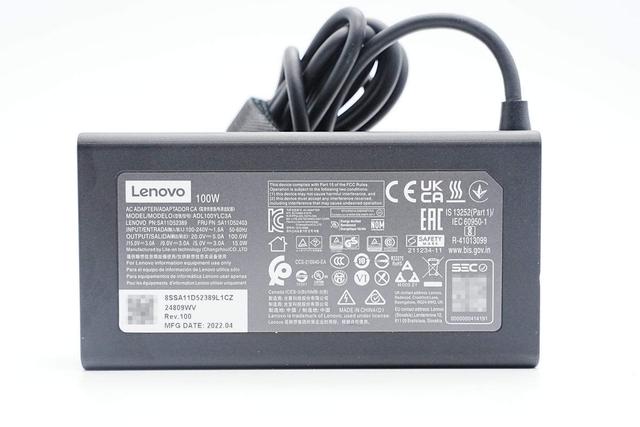

底部贴有铭牌
型号：ADL100YLC3A
输入：100-240V~50/60Hz 1.6A
输出：5V3A、9V3A、15V3A、20V5A
制造商：光宝科技股份有限公司
充电器通过了CCC、KC、CE、UKCA、EAC、CP、PSE、GS、PSB、BSMI、RCM、UL、NOM、BIS等认证，以及VI级能效认证，全球绝大多数国家和地区可以使用。
输入端电源线可拆卸设计，方便更换使用。采用梅花插口，接地可以让用户有效避免触电。

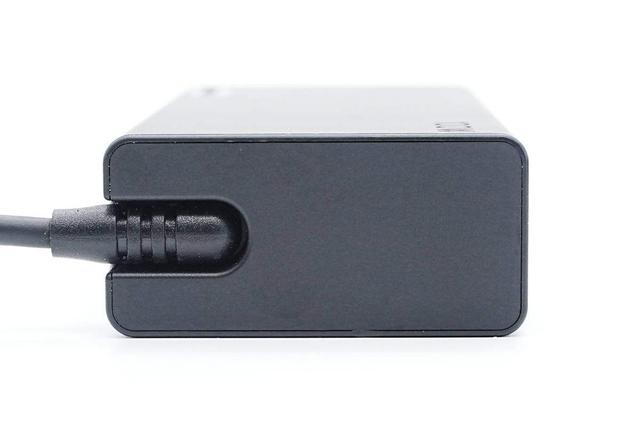

输出端线缆连接处设有凹槽，保护线缆延长使用寿命。
USB-C线头外壳磨砂，并设有小圆凹面，两侧设有凸齿，均是方便用户插拔使用。

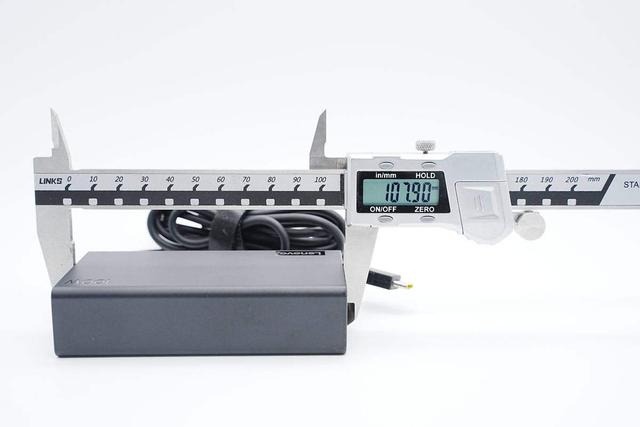

测得适配器机身长度为107.9mm。
宽度为55.97mm。
厚度为26.97mm。
线缆长度约1.8米。
拿在手上的大小直观感受。

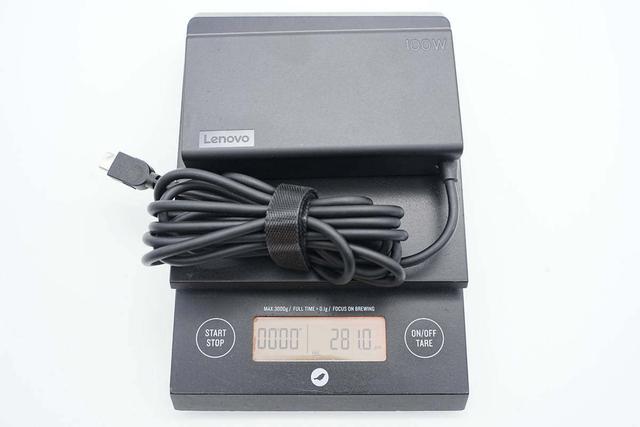

适配器带输出线缆重量约为281g。

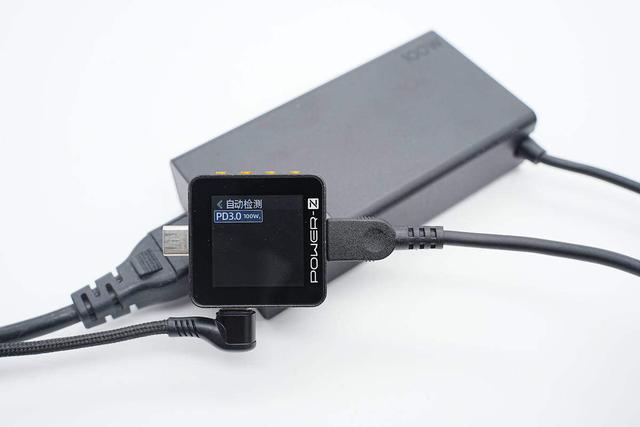

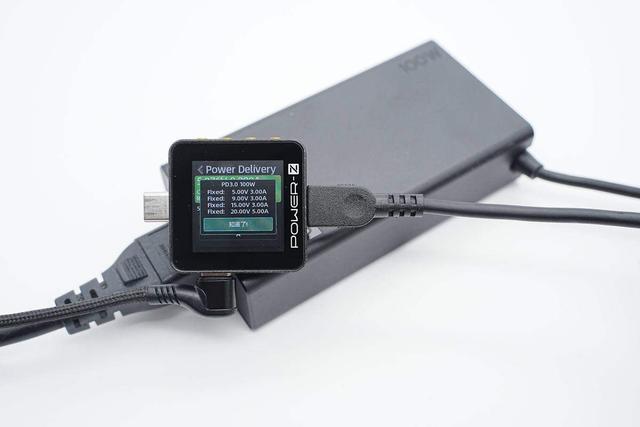

使用ChargerLAB POWER-Z KM002C测得适配器支持PD3.0快充协议。
并且具备5V3A、9V3A、15V3A、20V5A四组固定电压档位。
联想100W电源适配器拆解
看完了这款电源的尺寸重量以及输出测试，下面就对这款电源进行拆解，看看内部设计与用料如何。

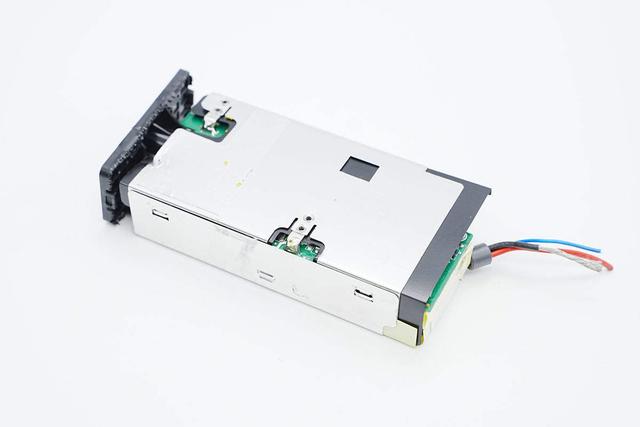

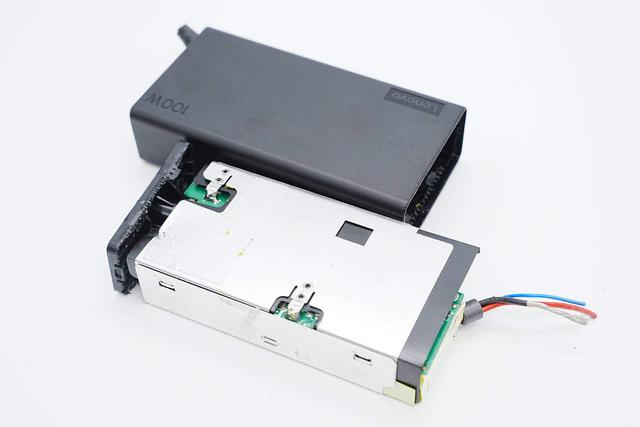

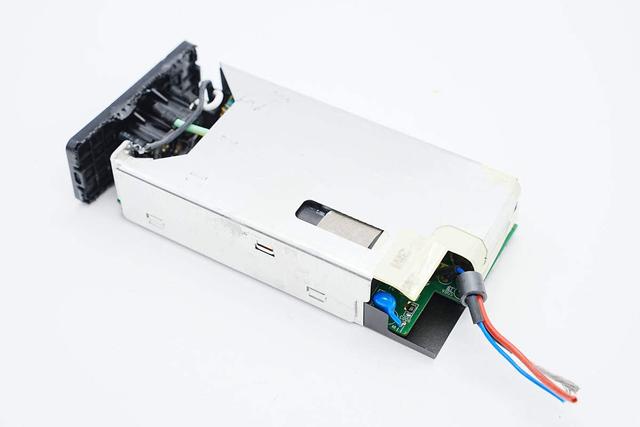

首先沿输入端外壳接缝拆开外壳，电源内部PCBA模块包裹麦拉片和铝合金散热片进行散热。
散热片对应电解电容的位置开槽，PCBA与散热片之间通过麦拉片隔离绝缘，散热片侧面通过卡扣固定。

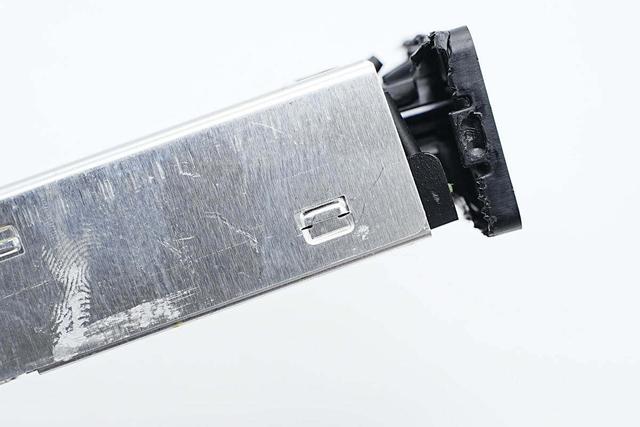

用于固定散热片的卡扣特写。
散热片铆接焊片，焊接固定到PCBA模块上。

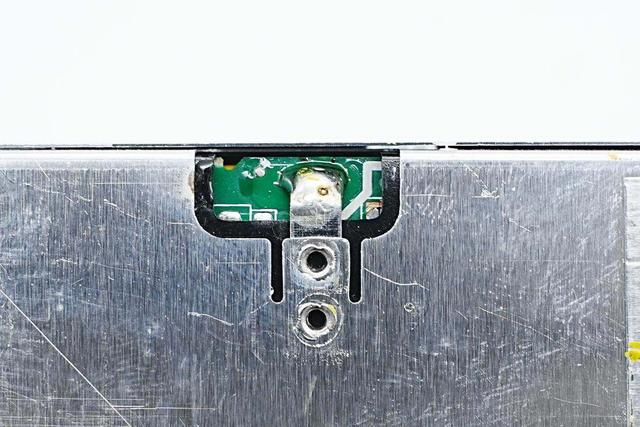

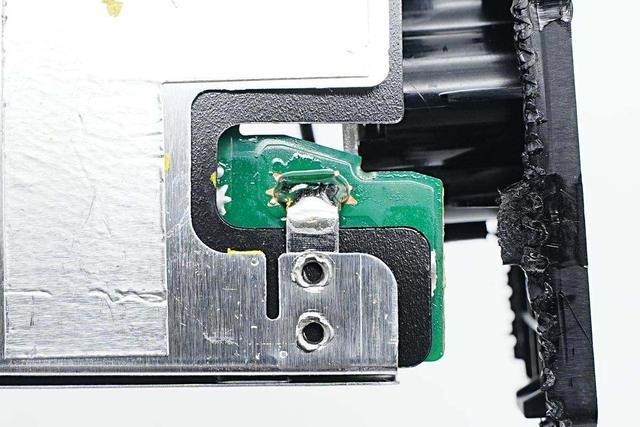

固定散热片的焊点特写。
另一处固定散热片的焊点特写。

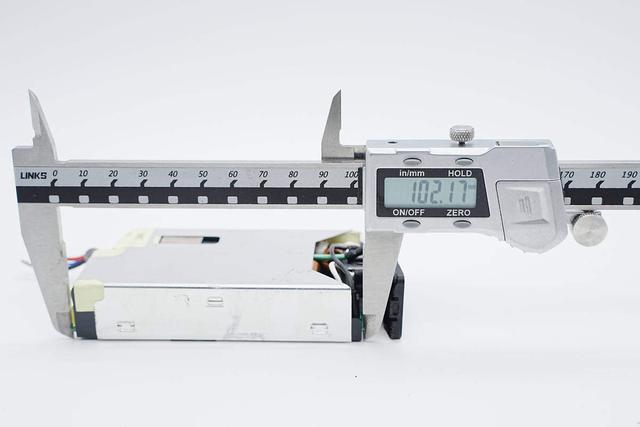

使用游标卡尺测得PCBA模块长度约为102.17mm。
PCBA模块宽度约为50.77mm。

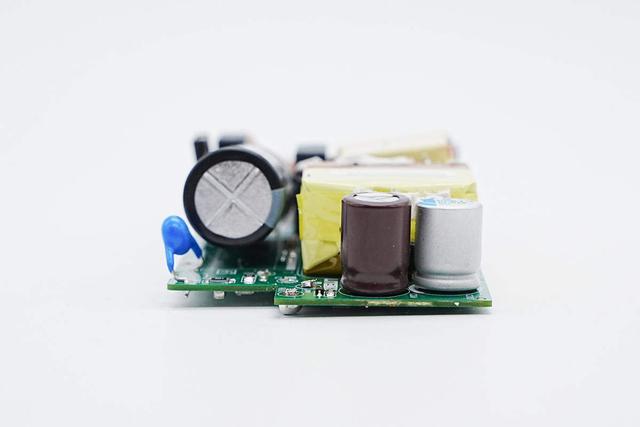

PCBA模块厚度约为21.9mm。

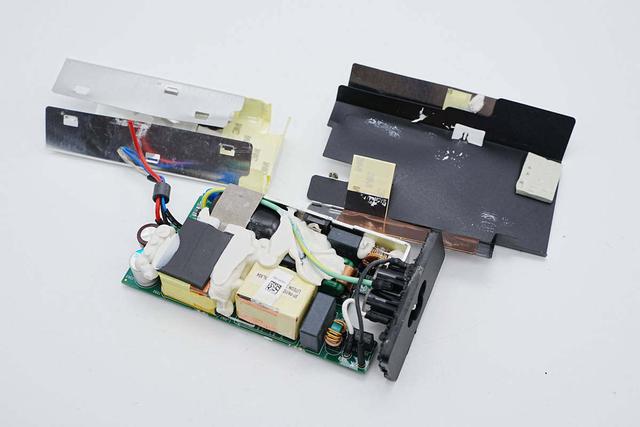

取下PCBA模块外套的散热片，取出PCBA模块。
电源输入线冷压端子焊接，外套热缩管绝缘。

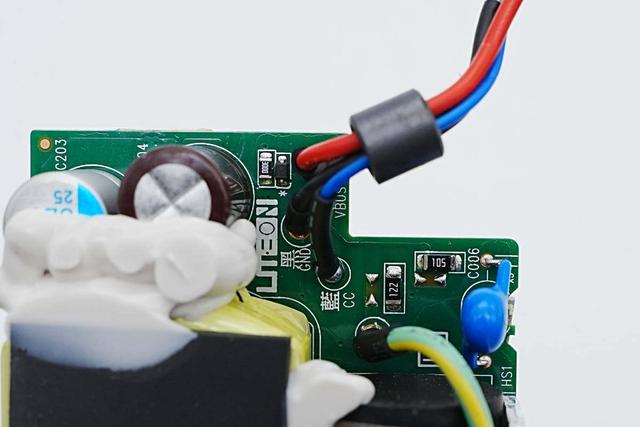

电源输出线同样冷压端子焊接，外套热缩管绝缘。输出线上还套有磁环用于抑制高频干扰。

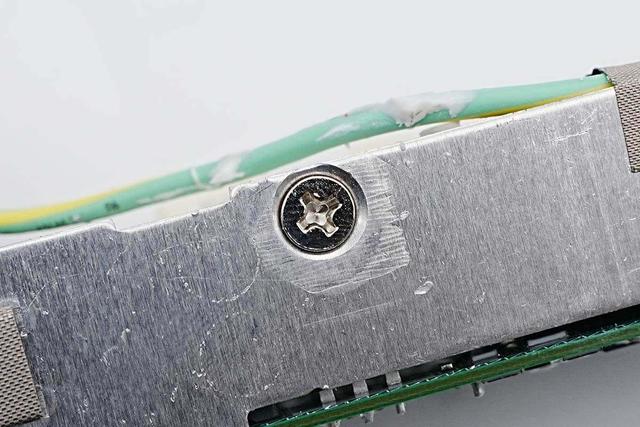

一颗开关管采用螺丝与散热片固定。
剪断电源的输入输出线，开始观察PCBA上面的元器件。电源输入端焊接保险丝，共模电感，安规X2电容等元件。
输出端焊接蓝色Y电容，滤波电容等器件。

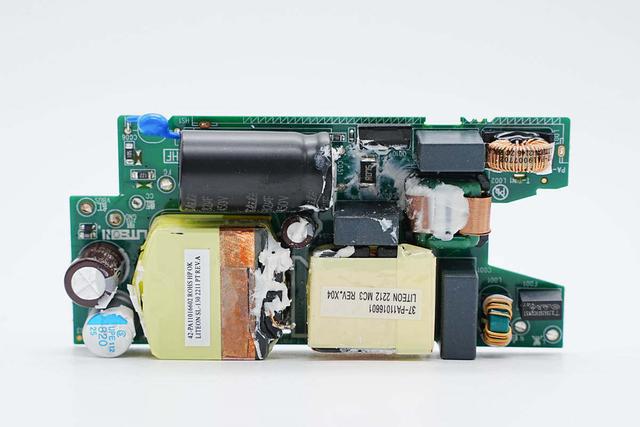

PCBA模块左侧为输出滤波电容，左上角为蓝色Y电容和高压滤波电容，在高压滤波电容下方是变压器，在变压器右侧是PFC升压电感，输入EMI滤波元件等。

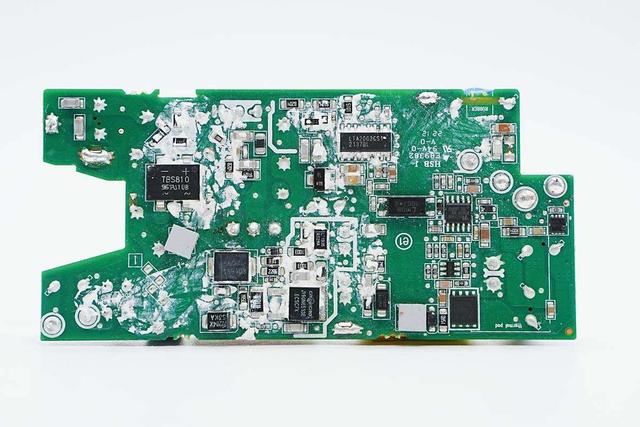

PCBA模块背面焊接整流桥，PFC升压开关管，整流管，初级主控芯片，同步整流控制器和协议芯片，输出电压通过光耦反馈。
通过对PCBA模块的观察，联想这款100W充电器采用PFC+反激开关电源架构，使用一颗控制器同时控制PFC升压和反激开关电源。输出电压由协议芯片控制，进行宽范围电压输出。下面我们就从输入端开始了解各个器件。

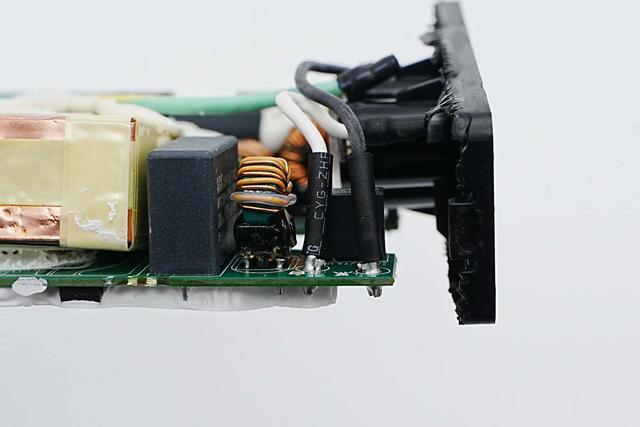

电源PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容，滤波电感和薄膜电容。

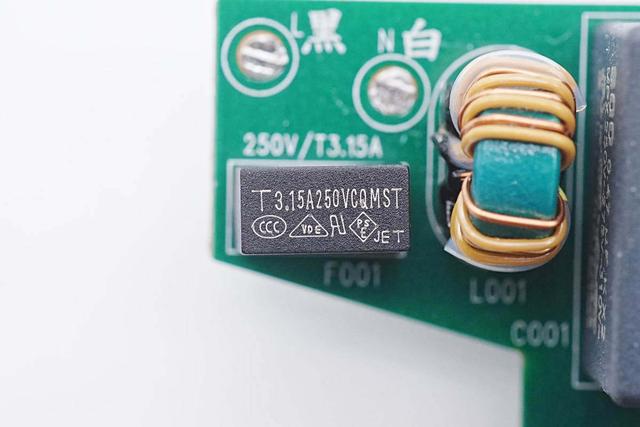

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 250V，用于输入过流保护。
输入端共模电感采用漆包线和绝缘线绕制，底部固定绝缘支架。

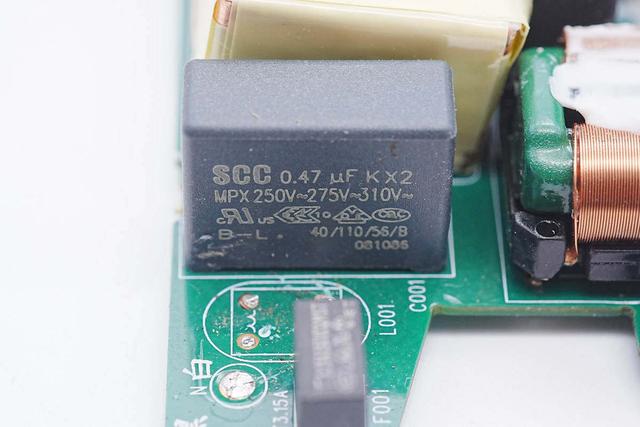

安规X2电容规格为0.47μF。
第二级共模电感采用扁铜线绕制，底部焊接绝缘支架固定。

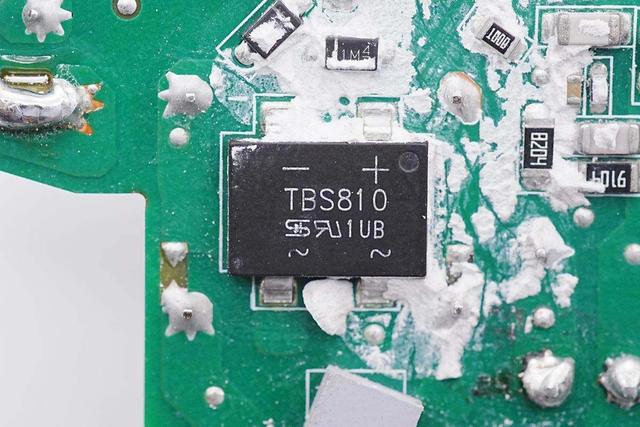

整流桥焊接在PCB背面，型号TBS810，规格为8A，1000V。
侧面焊接滤波电感，薄膜电容，PFC升压开关管，高压滤波电容和蓝色Y电容。

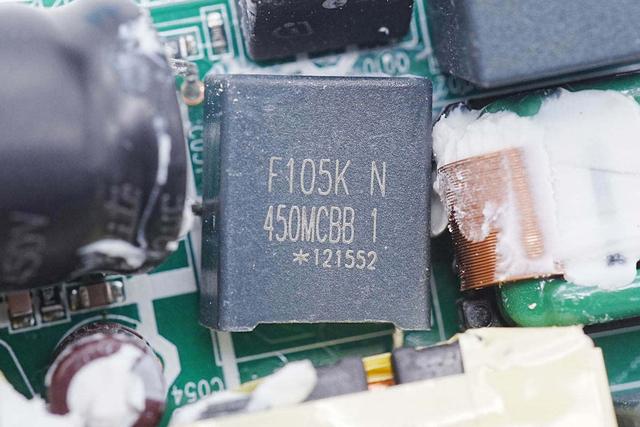

薄膜电容用于输出滤波，规格为1μF 450V。

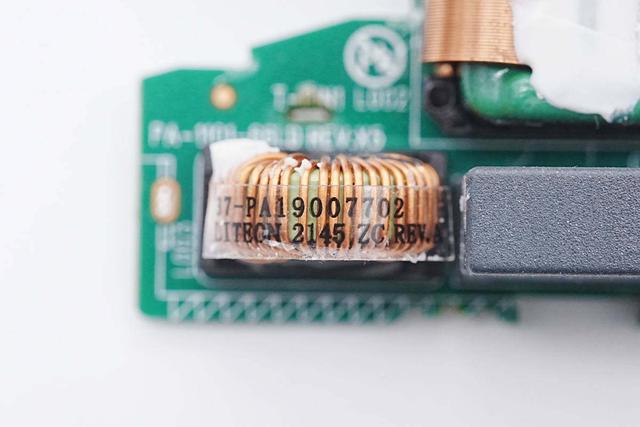

滤波电感采用磁环绕制，底部固定绝缘支架，贴有信息标签。
另一颗薄膜电容规格同样为1μF 450V。

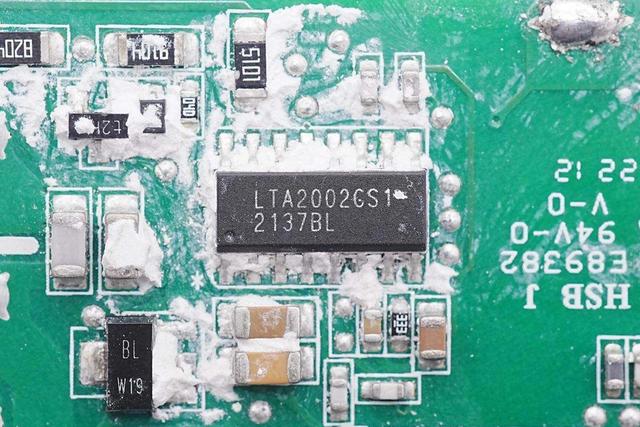

电源主控芯片丝印LTA2002GS1，是一颗内置PFC控制器和反激控制器的二合一控制器。

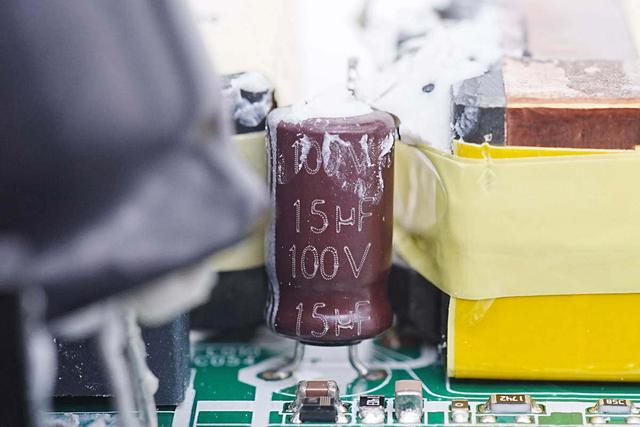

为主控芯片供电的滤波电容来自金山，规格为15μF 100V。
PFC升压开关管来自英飞凌，丝印60S180P7，实际型号为IPA60R180P7S，为CoolMOS P7系列，耐压650V，导阻180mΩ，采用TO220FP封装。
PFC升压电感特写。

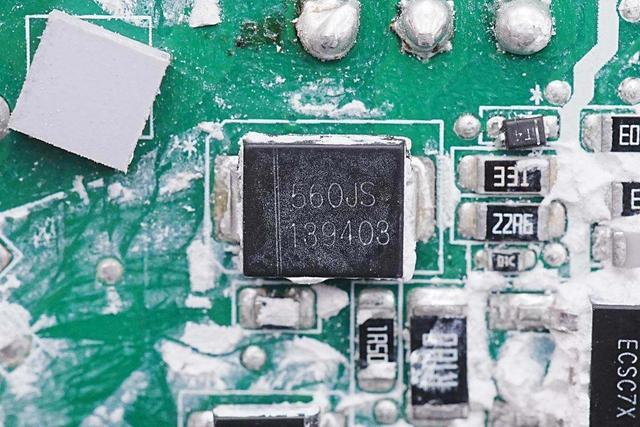

快恢复二极管丝印560JS，用于PFC整流。
高压滤波电容来自Elite金山，规格为82μF 450V。
反激开关管来自华润微，型号为CRJD190N65G3E-G，是一颗耐压700V的超结NMOS，导阻为160mΩ，采用TO252封装。

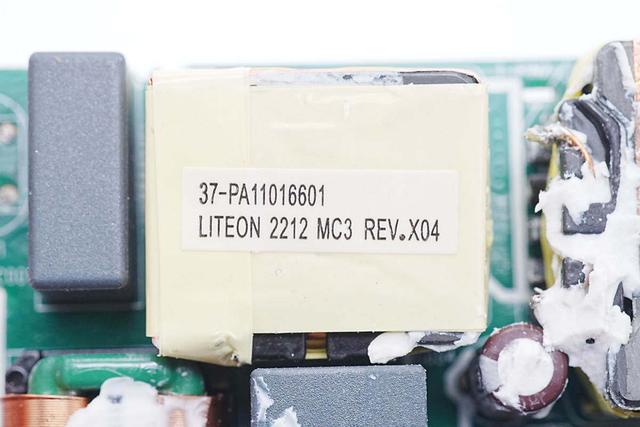

开关变压器特写，采用胶带严密缠绕绝缘，贴有信息标签。

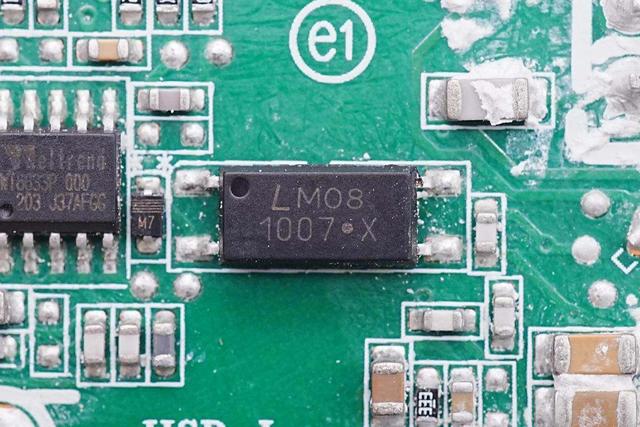

1007光耦用于输出电压反馈调节。

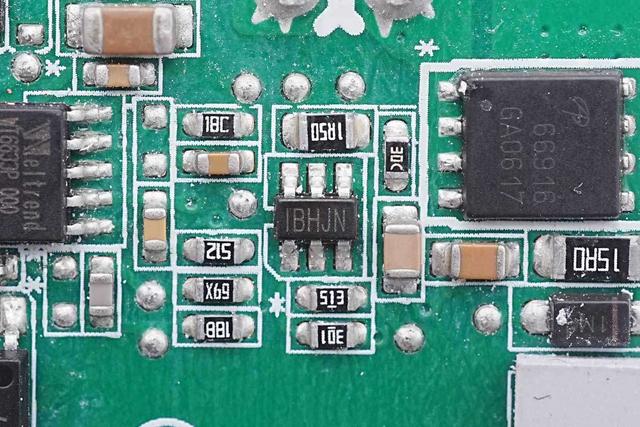

同步整流控制器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。
同步整流管来自AOS万代，型号为AONS66916，是一颗耐压100V的NMOS，导阻3mΩ，采用DFN5*6封装，由MP6908A控制导通进行同步整流。
输出侧焊接两颗滤波电容。
输出滤波电容来自金山，UPE系列5000小时寿命固态电容，支持高纹波电流，规格为820μF 25V。
另一颗电解电容同样来自金山，规格为680μF 25V。

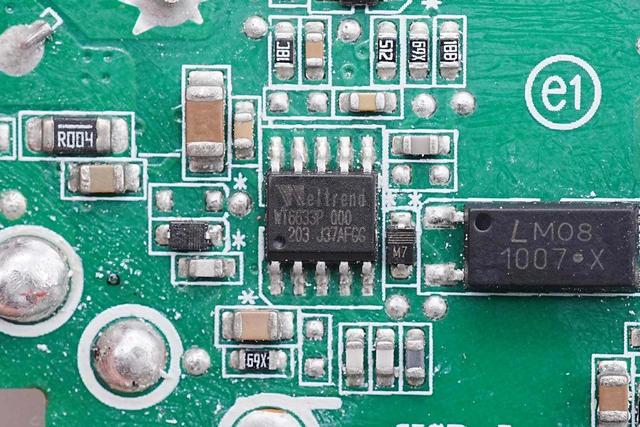

协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。
输出VBUS开关管来自AOS万代，丝印32308C，用于输出控制。

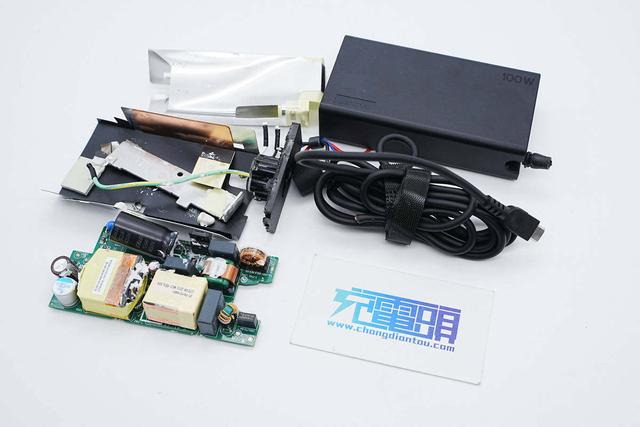

全部拆解一览，来张全家福。
充电头网拆解总结
联想这款100W电源适配器作为笔记本电源来说，采用固定线缆配合梅花插头的设计，一方面较大的体积可以为电源提供充足的散热，确保长时间工作温升不会过高，另外梅花插头支持接地，在使用时不会出现麻手现象。
充电头网通过拆解了解到，这款电源适配器采用PFC+反激架构，充电器内置一颗二合一控制器，PFC开关管采用英飞凌IPA60R180P7S，反激开关管采用华润微CRJD190N65G3E-G，输出采用同步整流，使用MPS MP6908A搭配万代AONS66916。
电源适配器内部电容均来自金山，输出使用一颗固态电容与电解电容并联滤波。PCBA模块外层使用铝散热片覆盖，变压器等发热元件使用导热垫填充，加强散热效果。这款电源针对笔记本充电及大功率场景进行散热性能优化，降低高负载输出的温升。
